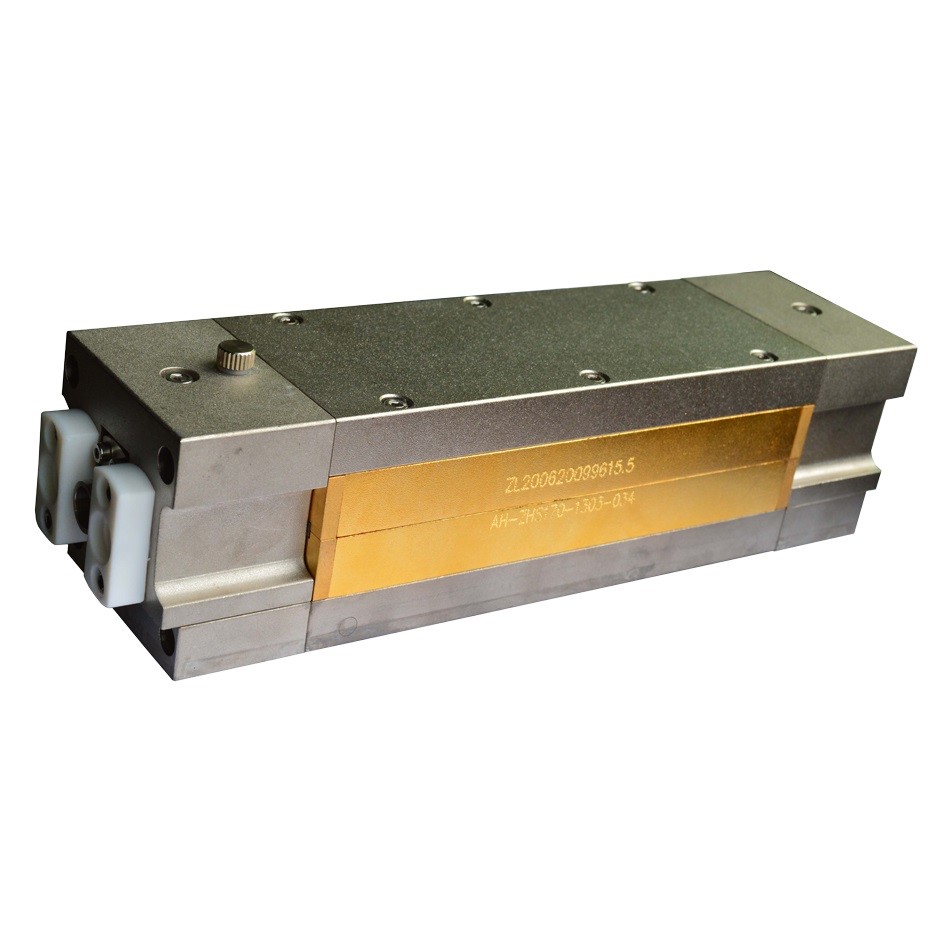

Multifunktionale Laser-Ersatzteile Gold Konzentrierung Hohlraum 1064nm

Die kombinierte Konzentrationshöhle 1064nm YAG für die Laserschweißmaschine

Einleitung:
Die Funktion der vergoldeten Konzentrierhöhle besteht darin, die Pumpenquelle effektiv mit dem Wirkstoff zu koppeln, wodurch die Einheitlichkeit beeinträchtigt wird.Divergenz und optische Verzerrung des AusgangsstrahlsDie Konzentrationshöhle hat zwei Funktionen: eine ist es, die Pumpenquelle effektiv mit der Arbeitssubstanz zu koppeln;Der andere ist die Bestimmung der Verteilung der optischen Dichte auf dem Lasermaterial, wodurch sich die Einheitlichkeit, Divergenz und optische Verzerrung des Ausgangsstrahls beeinflusst. . sowohl der Wirkstoff als auch die Pumpenquelle in der Konzentrierhöhle installiert werden,Die Vor- und Nachteile der Konzentrierhöhle beeinflussen also direkt die Effizienz und die Arbeitsleistung der Pumpe.

Eigenschaften:
Die kombinierte Konzentrationshöhle mit Feststofflaser weist die Vorteile eines guten Lasermodus, einheitlichen Pumpens, hoher Konzentrationswirksamkeit, guter Kühleffekt, Zuverlässigkeit und Langlebigkeit auf.und langfristige Nutzungseffizienz, und wird weit verbreitet in der Herstellung von mittleren und kleinen Leistungspuls- und Dauerlasern eingesetzt.
1) Die Konzentrierhöhle besteht aus zwei Teilen der oberen und unteren Höhle, die jeweils ein unabhängiges Ganzes bilden, das frei geöffnet und geschlossen werden kann.Nur der obere Hohlraum darf beim Ersetzen oder Ersetzen der Leuchte freigelegt werdenEs ist möglich, die Lampe zu installieren und zu ersetzen, ohne die anderen optischen Wege des Lasers oder die gesamte Konzentrierhöhle zu entfernen.ohne Neuausrichtung und Debugging der LeuchteEs ist bequem, die Position des Kristalls anzupassen.Es ist auch praktisch, die sichtbare Lichtquelle zu beobachten und zu debuggenEs hat die Eigenschaften einer bequemen Installation, genauer Positionierung und einfacher Bedienung.
2) Die geometrischen Parameter der reflektierenden Oberfläche der Konzentrierhöhle liegen nahe dem theoretischen Wert, die Spiegelgoldbeschichtung ist fein und gleichmäßig, die Konzentrierwirkung ist gut,und die Umwandlungseffizienz ist hoch.
3) Die Konzentrationskavitätskühlung besteht darin, zuerst den Kristall abzukühlen und dann den reflektierenden Hohlraum und die Pumpenlampe abzukühlen, die den Kristall wirksam schützen können,die Lebensdauer des Kristalls verlängern und eine gute Kühleffekt haben.

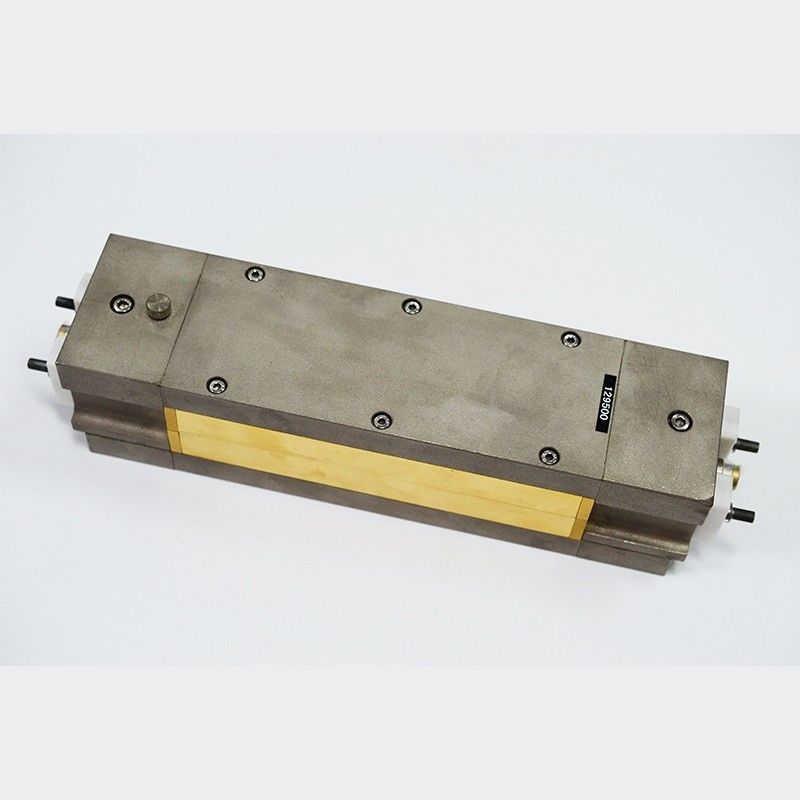

Goldkavität

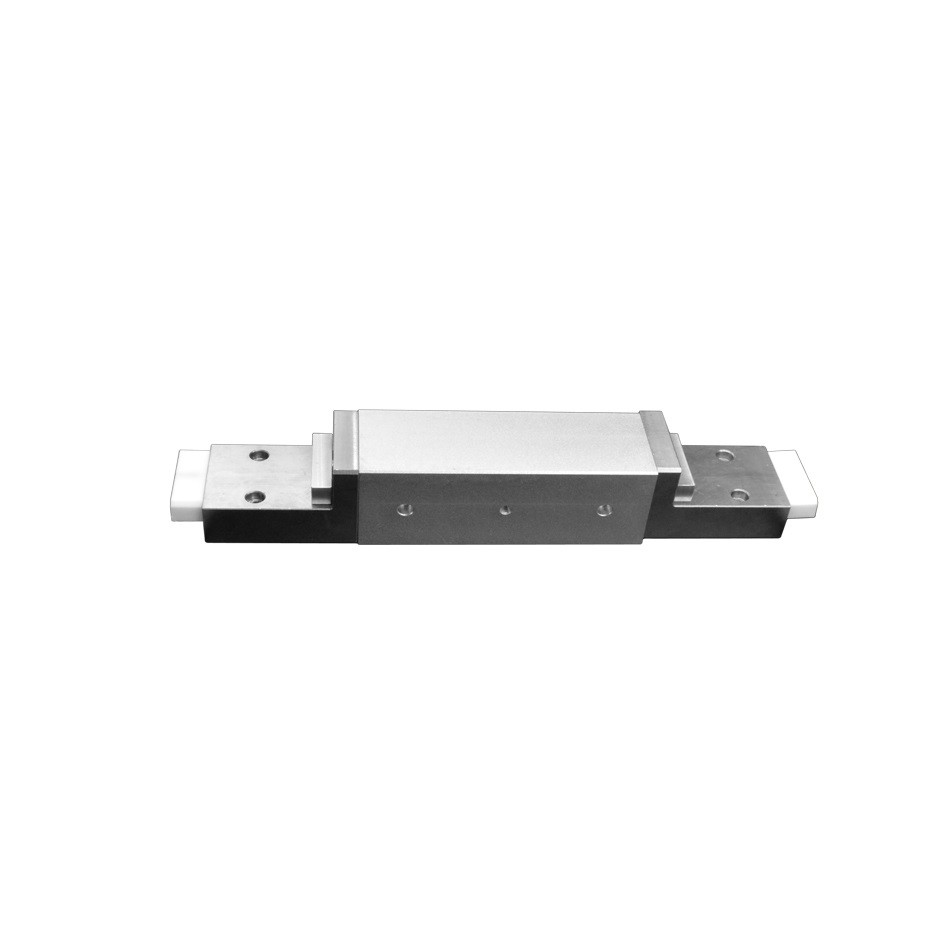

Keramikkavität
