Sino Galvo Hochgeschwindigkeits-Autofokus Galvo-Laserkopf SG2206 Hochgeschwindigkeits-Galvo für Faserlaser-Markierungs-Gravurmaschine
Das Galvanometer des Typs SG2206 hat eine gute Laufstabilität, eine hohe Positionierungsgenauigkeit, eine schnelle Kennzeichnungsgeschwindigkeit, eine starke Störungssicherung und eine starke Gesamtleistung.Die spezifischen Merkmale sind wie folgt::
■ Einnahme eines aus den Vereinigten Staaten eingeführten photoelektrischen Sensors.
■ Differentialsensor ermittelt die Position des Motorrotors mit guter Linearität, geringer Drift, hoher Auflösung und wiederholter Positionierungsgenauigkeit.
■ Präzise Belastungskonstruktion für 10 mm-Objektiv, hohe Präzision der Motormontage, vernünftige Struktur, geringer statischer Reibungskoeffizient und Nullverschiebung, um gute dynamische Eigenschaften des Systems zu gewährleisten.
■ Der Fahrer verfügt über die Funktion der Position und Geschwindigkeitsvorhererkennung, die die dynamische Reaktionsleistung und die Scangeschwindigkeit des gesamten Systems erheblich verbessert.
■ Konstruktion mit Überlast-, Überstrom- und Umkehrpolaritätsschutz, wodurch das System zuverlässiger wird.
■ Das gesamte System ist auf eine Optimierung der elektromagnetischen Kompatibilität ausgelegt, mit einem hohen Signal-Rausch-Verhältnis und einer starken Störungshemmung.
■ Lösen von häufigen Problemen wie Galvanometermotor-Temperaturverschiebung, Signalstörungen und Nullverschiebung.
Technische Parameter:
| Geschwindigkeit |
| Markierungsgeschwindigkeit ((1) |
6000 mm/s |
| Schreibgeschwindigkeit ((2) |
516cps |
| Schrittreaktionszeit ((1% voller Skala) |
288 us |
| Schrittreaktionszeit ((10% der vollen Skala) |
895us |
| Zeit für die Fehlerverfolgung |
≤ 164 us |
| Genauigkeit und Fehler |
| Linearität |
990,9% |
| Wiederholbarkeit (RMS) |
< 8 μRad |
| Gewinnfehler |
< 5 mRad |
| Null Offset |
< 5 mRad |
| Langfristige Drift über 8 Stunden |
< 0,5 mRad |
| Skala-Drift |
< 40 PPM/°C |
| Null-Drift |
< 15 μRad/°C |
| Wellenlänge ((3) |
10600nm / 1064nm / 355nm |
| Energie und Signal |
| Eingangsspannung |
±15VDC |
| Nennstrom |
2A |
| Schnittstellensignal |
Digitale |
XY2-100 |
| Analog |
± 5V |
| Maschinenscanningwinkel (4) |
± 11° |
| Arbeitsstrom, Temperatur, Abmessungen |
| Betriebstemperatur |
0°C bis 45°C |
| Speichertemperatur |
-10°C bis 60°C |
| Öffnung |
10 mm |

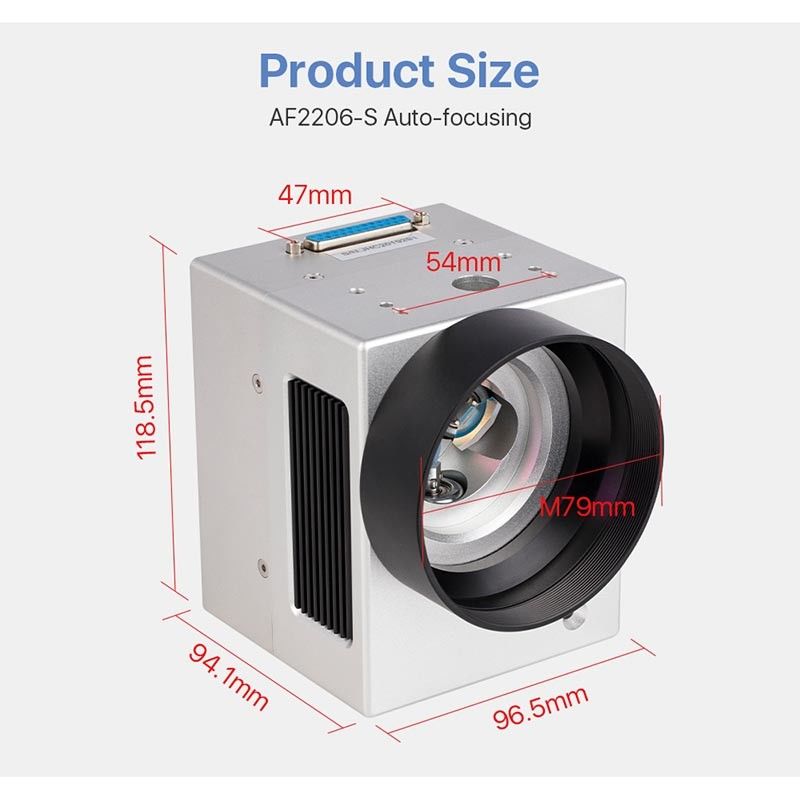

| Galvanometer-Scannergröße (LxWxH) |
118.5x96.5x93.6mm |
| Gewicht des Galvanometer-Scanners |
≈ 1,65 Kilo |
Anmerkungen:
Die vorstehenden Parameter werden nach 30 Minuten Erhitzen aus der Prüfung gewonnen.
(1) Verwenden Sie F-Theta-Objektiv, Brennweite 160 mm, markieren Sie 2 mm hohe Einzeiliniezeichen;
(2) Bei Verwendung eines F-Theta-Objektivs beträgt die Brennweite 160 mm und die Anzahl der einzeligen Zeilen mit einer Höhe von 1 mm wird pro Sekunde markiert.
(3) Spezielle Wellenlänge Beschichtung kann angepasst werden;
(4) Der Standard mechanische Scanningwinkel beträgt ±11° und der maximale mechanische Scanningwinkel ±15°, der bei besonderen Anforderungen angepasst werden kann.
 |
